【kubernetes】2、集群环境搭建k8s(kubeadm方式)

前置知识点

目前生产部署Kubernetes 集群主要有两种方式：

kubeadm

Kubeadm 是一个K8s 部署工具，提供kubeadm init 和kubeadm join，用于快速部署Kubernetes 集群。

官方地址：https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/

二进制包

从github 下载发行版的二进制包，手动部署每个组件，组成Kubernetes 集群。

Kubeadm 降低部署门槛，但屏蔽了很多细节，遇到问题很难排查。如果想更容易可控，推荐使用二进制包部署Kubernetes 集群，虽然手动部署麻烦点，期间可以学习很多工作原理，也利于后期维护。

kubeadm 部署方式介绍

kubeadm 是官方社区推出的一个用于快速部署kubernetes 集群的工具，这个工具能通过两条指令完成一个kubernetes 集群的部署：

  • 创建一个Master 节点kubeadm init
  • 将Node 节点加入到当前集群中$ kubeadm join <Master 节点的IP 和端口>

安装要求

在开始之前，部署Kubernetes 集群机器需要满足以下几个条件：

  • 一台或多台机器，操作系统CentOS7.x-86_x64，版本需要大于7.5，否则会出现问题，例如节点加入不到集群
  • 硬件配置：2GB 或更多RAM，2 个CPU 或更多CPU，硬盘30GB 或更多
  • 集群中所有机器之间网络互通
  • 可以访问外网，需要拉取镜像
  • 禁止swap 分区

2.4 最终目标

  • 在所有节点上安装Docker 和kubeadm
  • 部署Kubernetes Master
  • 部署容器网络插件
  • 部署Kubernetes Node，将节点加入Kubernetes 集群中
  • 部署Dashboard Web 页面，可视化查看Kubernetes 资源

准备环境

角色 IP地址 组件
master 192.168.79.100 docker，kubectl，kubeadm，kubelet
node1 192.168.79.101 docker，kubectl，kubeadm，kubelet
node2 192.168.79.102 docker，kubectl，kubeadm，kubelet

虚拟机准备和网络设置参考：[6-环境搭建–主机安装_哔哩哔哩_bilibili]

系统初始化

1
2

#先查看版本，必须要大于centos7.5
cat /etc/redhat-release

设置 Host 文件的相互解析（所有节点都要操作）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

cat <<EOF>> /etc/hosts
192.168.79.100 master
192.168.79.101 node1
192.168.79.102 node2
EOF

#执行完后可以查看一下
vi /etc/hosts

# 出现如下提示则成功
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.79.100 master
192.168.79.101 node1
192.168.79.102 node2

然后在任意一台机器上ping master或者ping node1或者ping node2都能通

禁用 Iptables 和firewalld服务（所有节点都要操作）

k8和docker运行过程中会产生大量Iptables规则，避免与系统规则混淆，先禁用

1
2
3
4
5
6
7

#禁用
systemctl stop firewalld
#关闭开机自启动
systemctl disable firewalld
#本系统其实没有iptables
systemctl stop iptables
systemctl disable iptables

禁用 SELINUX 和swap分区（所有节点都要操作）

linux的一个安全服务，如果不关闭容易遇到奇葩问题

1
2

#setenforce 0只能暂时关闭，需要将/etc/selinux/config中的SELINUX选项改为disabled
setenforce 0 && sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config

swap分区指的是虚拟内存分区,它的作用是在物理内存使用完之后,将磁盘空间虚拟成内存来使用

启用swap设备会对系统的性能产生非常负面的影响,因此kubernetes要求每个节点都要禁用swap设备

但是如果因为某些原因确实不能关闭swap分区,就需要在集群安装过程中通过明确的参数进行配置说明

1
2

#swapoff -a只能暂时关闭，需要注释掉/etc/fstab中最后一行
swapoff -a && sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab

修改linux内核参数（所有节点都要操作）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

#加载网桥过滤模块
modprobe br_netfilter

#在当前路径下生成kubernetes.conf文件，编辑内核参数，添加网桥过滤和地址转发功能，
cat <<EOF> kubernetes.conf
net.bridge.bridge-nf-call-iptables=1
net.bridge.bridge-nf-call-ip6tables=1
net.ipv4.ip_forward=1
EOF

#拷贝文件到指定目录
cp kubernetes.conf /etc/sysctl.d/kubernetes.conf
#重新加载配置
sysctl -p /etc/sysctl.d/kubernetes.conf

时间同步（所有节点都要操作）

  • Kubernetes 要求集群中的节点时间必须精确一致，所以在每个节点上添加时间同步，这里直接用chronyd服务从网络同步时间
1
2
3
4
5
6
7
8
9

#启动服务
systemctl start chronyd


#设置开机自启
systemctl enable chronyd

#验证
date

配置ipvs（所有节点都要操作）

在 Kubernetes 中 service 有两种代理模型，一种是基于 iptables ，另一种是基于 ipvs 的。ipvs 的性能要高于 iptables 的，但是如果要使用它，需要手动载入 ipvs 模块。
●在三台机器安装 ipset 和 ipvsadm ：

1
2

#安装 ipset 和 ipvsadm
yum -y install ipset ipvsadm

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

#生成脚本文件
cat <<EOF> /etc/sysconfig/modules/ipvs.modules
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF
#授权脚本文件，执行，然后查看结果
chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack_ipv4

重启机器

1
2
3
4
5
6
7

reboot

#重启后查看配置是否生效，出现disable则ok
getenforce

#swap分区相关都是0则ok
free -m

安装 Docker 版本20.10.8（所有节点都要操作）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

#先配置阿里云的镜像源
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

#查看存储库中 Docker 的版本
yum list docker-ce --showduplicates | sort -r

#安装指定版本的 Docker（v20.10）
yum -y install docker-ce-3:20.10.8-3.el7.x86_64 docker-ce-cli-1:20.10.8-3.el7.x86_64 containerd.io

## 创建 /etc/docker 目录
mkdir /etc/docker

cat > /etc/docker/daemon.json <<EOF
{
"exec-opts": ["native.cgroupdriver=systemd"],
"registry-mirrors": ["https://7u7aivp6.mirror.aliyuncs.com"]
}
EOF

# 由于没有启动过docker，所以无需重载配置文件 systemctl daemon-reload
#启动docker并设置开机自启动
systemctl start docker && systemctl enable docker

安装 kubelet kubeadm kubectl 指定版本1.21.10 （所有节点都要操作）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

#配置kubernetes镜像源
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

#安装kubelet kubeadm kubectl 指定版本
yum install -y kubelet-1.21.10 kubeadm-1.21.10 kubectl-1.21.10

#为了实现 Docker 使用的 cgroup drvier 和 kubelet 使用的 cgroup drver 一致，
#建议修改 /etc/sysconfig/kubelet 文件的内容：
vim /etc/sysconfig/kubelet

# 修改
KUBELET_EXTRA_ARGS="--cgroup-driver=systemd"
KUBE_PROXY_MODE="ipvs"

#设置开机自启，由于没有生成配置文件，集群初始化后自动启动：
systemctl enable kubelet

下载 Kubernetes 所需镜像

查看 Kubernetes 安装所需镜像：

1

kubeadm config images list

:::color2 从阿里云拉取所需的七个镜像

:::

1
2
3
4
5
6
7

docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:v1.21.10
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:v1.21.10
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:v1.21.10
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:v1.21.10
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.4.1
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:3.4.13-0
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.8.0

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

#查看镜像，这时可以看到镜像的tag不对，需要改为kubernetes的tag，方便后续使用
docker images

#给镜像重新打tag
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:v1.21.10 k8s.gcr.io/kube-apiserver:v1.21.10 &&
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:v1.21.10 k8s.gcr.io/kube-controller-manager:v1.21.10 &&
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:v1.21.10 k8s.gcr.io/kube-scheduler:v1.21.10 &&
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:v1.21.10 k8s.gcr.io/kube-proxy:v1.21.10 &&
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.4.1 k8s.gcr.io/pause:3.4.1 &&
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:3.4.13-0 k8s.gcr.io/etcd:3.4.13-0 &&
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.8.0 k8s.gcr.io/coredns:v1.8.0


#可以移除老镜像，也可以不移除

部署Kubernetes Master

初始化主节点（主节点操作）

注意：

  • apiserver-advertise-address 一定要是master主机的 IP 地址。当然，你可以在任意一台机器上执行下面的命令，它就是主节点
  • apiserver-advertise-address 、service-cidr 和 pod-network-cidr 不能在同一个网络范围内。
  • 不要使用 172.17.0.1/16 网段范围，因为这是 Docker 默认使用的。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

#第一个参数为master节点的地址，由于默认拉取镜像地址k8s.gcr.io国内无法访问，这里需要指定阿里云镜像仓库地址
kubeadm init \
  --apiserver-advertise-address=192.168.79.100 \
  --image-repository=registry.cn-hangzhou.aliyuncs.com/google_containers \
  --kubernetes-version=v1.21.10 \
  --service-cidr=10.96.0.0/16 \
  --pod-network-cidr=10.244.0.0/16

#安装成功后可以看到
Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 192.168.79.100:6443 --token kpoksa.a5dhuqu4ccbap85o \
        --discovery-token-ca-cert-hash sha256:e070c812307c6aaaccb328790001ce5bad043a994106b0949c4930b81e93eadc



#然后按照指示执行如下操作
  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

# 如果是 root 用户，还可以执行如下命令
export KUBECONFIG=/etc/kubernetes/admin.conf

#此时如果执行kubectl get nodes，可以看到没有任何工作节点
kubectl get nodes

默认的 token 有效期为 24 小时，当过期之后，该 token 就不能用了，这时可以使用如下的命令创建 token ：

1

kubeadm token create --print-join-command

生成一个永不过期的token

1

kubeadm token create --ttl 0 --print-join-command

其余工作节点加入主节点

按照上一步的指示，将其余的工作节点加入到主节点

1
2

kubeadm join 192.168.79.100:6443 --token kpoksa.a5dhuqu4ccbap85o \
        --discovery-token-ca-cert-hash sha256:e070c812307c6aaaccb328790001ce5bad043a994106b0949c4930b81e93eadc

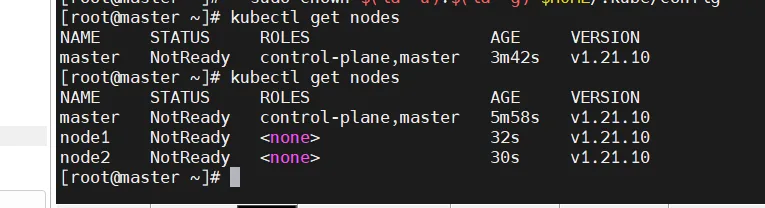

然后再在master节点运行kubectl get nodes可以看到相应的工作节点了

部署网络

  • 官网
  • Kubernetes 支持多种网络插件，比如 flannel、calico、canal 等，任选一种即可，本次选择 calico（在 192.168.65.100 节点上执行，网络不行，请点这里 calico.yaml）。
  • calico 和 k8s 的版本对应
1
2
3
4
5
6

kubectl apply -f https://projectcalico.docs.tigera.io/v3.19/manifests/calico.yaml

#网络不好将calico.yaml文件上传到root目录下然后执行
kubectl apply -f /root/calico.yaml

#网络这一步的等待时间可能比较久，中间可能会出现部分节点就绪，部分未就绪的情况

然后查看节点状态

1
2
3
4
5
6
7
8

kubectl get nodes
#结果如下

[root@master /]# kubectl get nodes
NAME     STATUS   ROLES                  AGE   VERSION
master   Ready    control-plane,master   27m   v1.21.10
node1    Ready    <none>                 21m   v1.21.10
node2    Ready    <none>                 21m   v1.21.10

至此，Kubernetes安装完成

让工作节点也能使用kubectl

kubectl的运行是需要进行配置的,它的配置文件是$HOME/.kube,如果想要在node节点运行此命令,需要将

master上的.kube文件复制到node节点上,即在master节点上执行下面操作:

1

scp -r $HOME/.kube node1:$HOME/ && scp -r $HOME/.kube node2:$HOME/

测试kubernetes 集群

部署nginx 测试

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

#在控制节点执行安装nginx
kubectl create deployment nginx --image=nginx:1.14-alpine

#暴露80端口
kubectl expose deployment nginx --port=80 --type=NodePort

#查看pod和service
kubectl get pod,svc
#结果如下
NAME                         READY   STATUS    RESTARTS   AGE
pod/nginx-65c4bffcb6-knqpr   1/1     Running   0          2m20s

NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
service/kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        37m
service/nginx        NodePort    10.96.129.185   <none>        80:32100/TCP   100s

此时可以使用master节点的ip加nginx的端口访问，例如 192.168.79.100:32100
